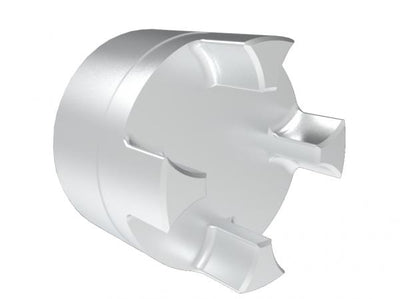

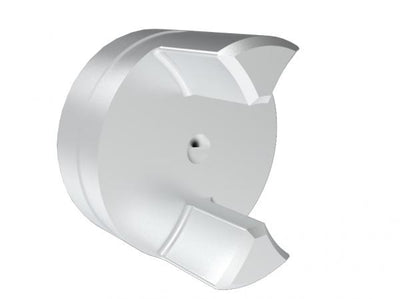

Butuc Rotex GS reprezintă componenta metalică a cuplajelor de precizie din gama KTR Rotex GS (Backlash-free), fiind proiectat special pentru sistemele de acționare care necesită o poziționare exactă și o transmisie a mișcării fără joc unghiular. Aceste componente sunt esențiale în industria de automatizări, robotică și mașini-unelte CNC, unde orice mică eroare de transmisie poate compromite precizia prelucrării.
Materiale și Construcție

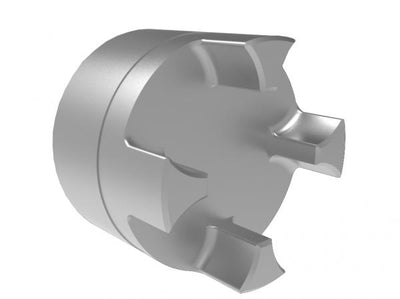

Un butuc Rotex GS este optimizat pentru a avea o greutate redusă și un moment de inerție scăzut. De aceea, pentru mărimile mici și medii, aceștia sunt fabricați din aluminiu de înaltă rezistență, iar pentru cupluri mari, din oțel. Suprafața de contact cu elementul elastic (spider) este prelucrată cu o precizie micrometrică pentru a asigura o asamblare presată, eliminând astfel orice joc mecanic.
Sisteme de fixare pe arbore
Spre deosebire de cuplajele industriale clasice, un butuc Rotex GS utilizează adesea sisteme de prindere prin fricțiune pentru a evita jocurile cauzate de pene:

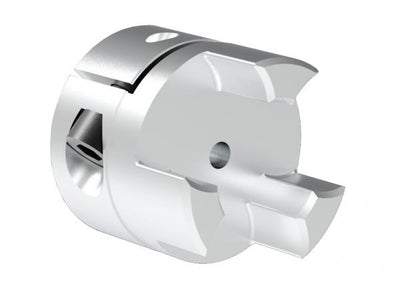

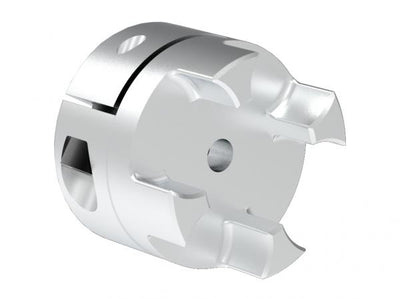

Prindere cu șurub de strângere (Clamping Hub): Butucul are o tăietură și un șurub care strânge butucul pe ax;
Prindere cu inel conic: Pentru forțe foarte mari;
Prindere standard cu pană: Disponibilă la cerere, dar mai puțin recomandată pentru aplicații servo pure.
Configurarea cuplajului complet
Atenție: Un cuplaj complet este format din doi butuci (care pot fi diferiți ca diametru interior) și un element elastic (Spider GS). Deoarece puteți combina un butuc de diametru mic cu unul mare, aceștia se comercializează adesea la bucată.
Verifică mărimea cuplajului (ex: 9, 14, 19, 24, 28, 38) și diametrul axului motorului tău. Alege modelul de butuc Rotex GS potrivit din oferta noastră și construiește soluția de transmisie perfectă pentru utilajul tău. Livrare rapidă și consultanță tehnică inclusă.
