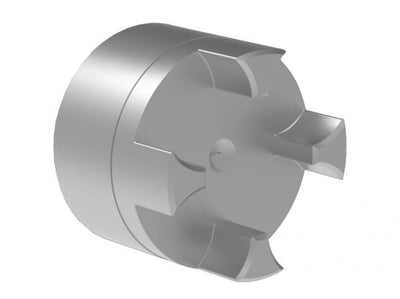

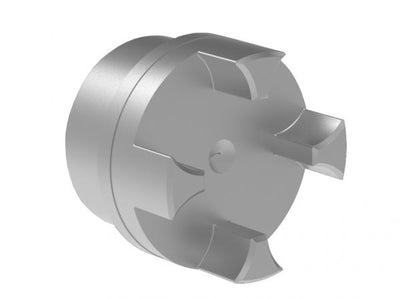

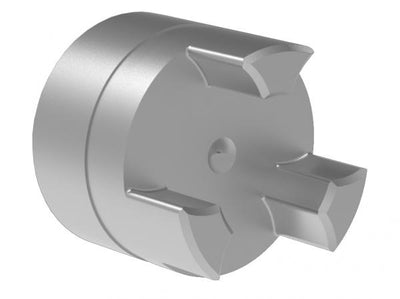

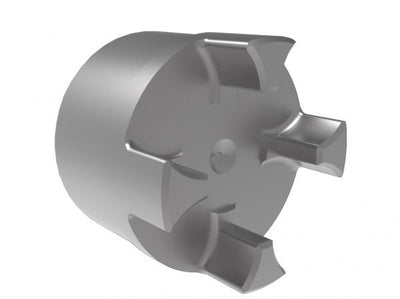

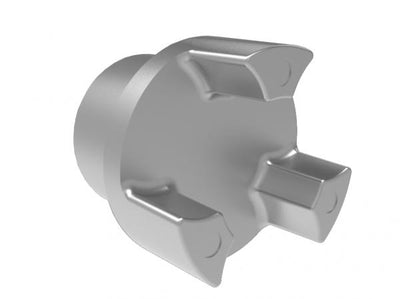

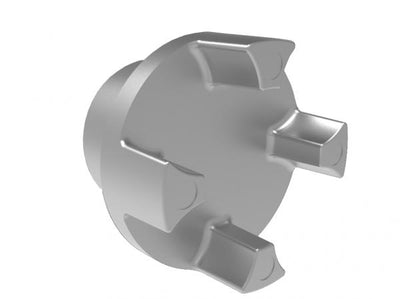

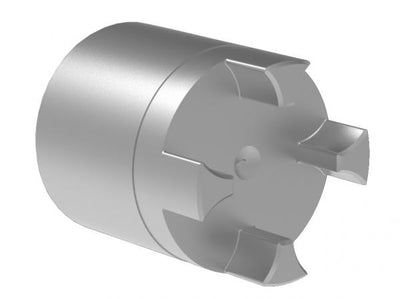

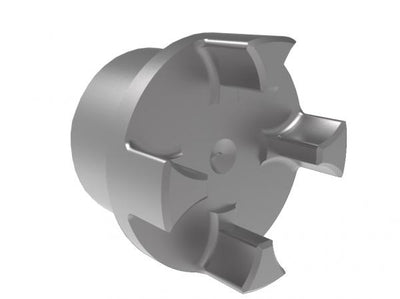

Butuc Rotex reprezintă componenta metalică fundamentală a cuplajelor elastice cu gheare, fiind piesa care se montează direct pe arborele motorului sau al utilajului antrenat (pompă, ventilator, reductor). Spre deosebire de varianta GS (care este pentru precizie), butucul Rotex standard este "calul de povară" al industriei, fiind proiectat pentru a transmite momente de torsiune ridicate și pentru a rezista la șocuri mecanice în medii de lucru dificile.
Configurarea unui cuplaj complet
Este important de reținut că un cuplaj funcțional este alcătuit din trei elemente distincte: doi butuci metalici și un element elastic (steaua). Deoarece diametrele axelor pot fi diferite (de exemplu, motorul are ax de 28mm, iar pompa are ax de 24mm), un butuc Rotex se comercializează individual. Astfel, poți combina doi butuci cu alezaje diferite, atâta timp cât fac parte din aceeași mărime nominală de cuplaj.
Materiale și Prelucrare
În funcție de mărimea cuplajului și de aplicație, acești butuci sunt fabricați din materiale specifice:
Mărimi mici (19, 24, 28): Adesea din oțel sinterizat, oferind o precizie bună la un cost optim;
Mărimi medii și mari (38, 42, 48, 55+): Fabricați din fontă cenușie (GG25), fontă nodulară (GGG40) sau oțel (St), pentru rezistență maximă la rupere.
Majoritatea butucilor vin prelucrați standard cu alezaj H7 și canal de pană conform DIN 6885, gata de montaj pe axul motorului.
